羅湖區不銹鋼水管卡壓式連接的施工安裝和優勢分析

　　卡壓連接發展歷史

　　二十世紀50年代末，瑞典工程師GunnarLarsson發明卡壓式連接技術。

　　1967年

　　KronprinzAG在德國開始實施卡壓式連接技術。

　    1969年

　　德國Mapress公司開始生產和銷售卡壓式管件，主要是碳鋼系統(水管、管件、橡膠圈、工具)。

　　1984年

　　Mapress公司生產不銹鋼系統(外徑15-50.0mm)。

　　1993年

　　Mapress公司生產大規格不銹鋼系統(外徑76.1-108.0mm)。

　　自此，卡壓式管道系統逐漸在世界各地（如英國、意大利、日本、韓國、澳大利亞、新加坡等）被廣泛應用，卡壓式連接成為管道連接的標準方法之一。

　　卡壓連接原理

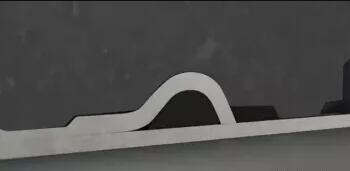

　　卡壓式管件端部的U型槽內裝有特制的橡膠密封圈，安裝時將不銹鋼管插入承口管件至定位臺階位置，用專用的卡壓工具對U型槽和U型槽一側卡壓部位同時進行擠壓。

　　橡膠密封圈受擠壓后起密封作用，卡壓部位管件和管材的同時收縮變形（剖面形成六角形狀）起定位固定作用，從而有效地實現了不銹鋼管道的連接。

　　◆密封原理：橡膠O型圈徑向收縮抱緊。

　　◆抗拔原理：卡壓部位變形，中間小兩頭大。

　　◆抗旋轉原理：卡壓成六角形，不能旋轉

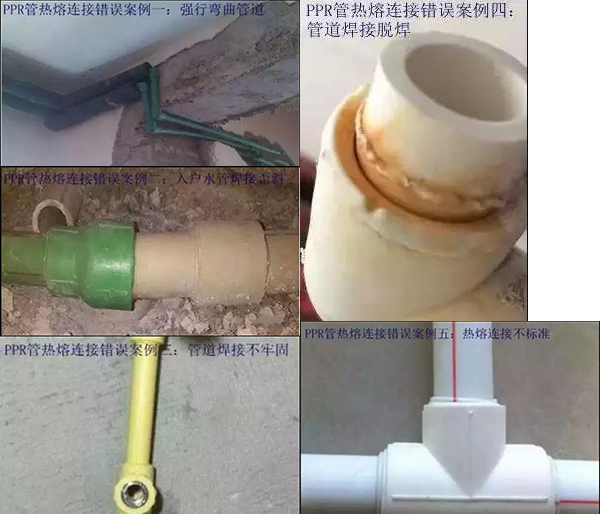

　　塑料水管熱熔連接的弊端

　　1.施工過程繁瑣

　　打毛、清潔、熱熔、連接，過程中每個環節和熱熔溫度、熔接時間都有極大關系，稍有不慎，就容易會造成漏水的隱患。

　　2.熔接時間難掌握

　　工藝隨機性較大，在熱熔推接過程中易產生堆料從而減小通徑，并使熔接處成為不規則的缺陷區，產生應力集中，影響PPR管道系統的長期性能；對于PPR管的電熔連接，由于電熔絲主要采用促進PPR降解的銅，會加速PPR的老化。

　　PPR管熱熔連接需要特別注意熔接深度、熔接角度的問題，稍有不慎，便會出現以上問題。

　　卡壓式連接的優勢

　　相對于塑料水管的熱熔連接，不銹鋼水管的卡壓連接有著明顯的優勢。

　　 1.連接安全可靠

　　卡壓式連接強度高，抗振性好，將連接部位一次性做“死”，避免了“活接頭”松動的可能性。

　　  2.施工便利快捷

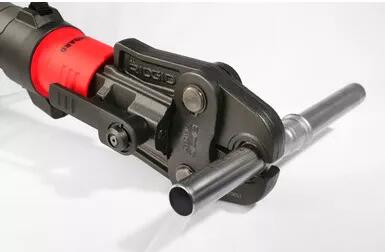

　　避免現場焊接、套絲或滾槽作業，我們管益生采用世界五百強艾默生電動卡壓工具，卡壓連接即可瞬間完成，省時、省力、省費用，而且一次安裝成功率高。

　　 3.衛生環保

　　管益生管材管件全部采用304不銹鋼材料，密封圈全部采用氯化丁基橡膠，衛生環保性能好，而且使用壽命長。

　　4.流量壓力損失小

　　卡壓式管件內徑和管材內徑相同（等徑設計），卡壓部位管材變形小，使管道連接處流量和壓力損失很小，可忽略不計。

　　5.系統兼容性強

　　卡壓式管件規格品種齊全，可與各種閥、表、泵等配用，并能與既有的各種管道系統實行連接。

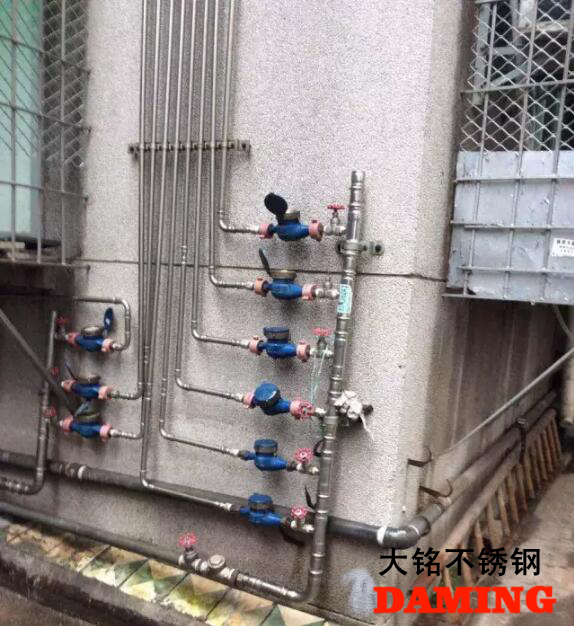

　　6.明裝、安裝皆可

　　薄壁不銹鋼卡壓式管道系統外形美觀，可明裝提高裝飾效果，也可以暗裝，能滿足CECS153-2003《建筑給水薄壁不銹鋼管管道工程技術規程》的嵌入式安裝技術要求。

　　7.免更新維護

　　經濟性能優越70年以上的使用壽命設計和高可靠性設計，在建筑物使用期內，幾乎不需要對管道系統進行更新維護，大量節約了使用成本，將各種損失降低到極限。

　　8.適用范圍廣

　　適用于冷熱水、直飲水、供暖、空調、消防、燃氣等流體輸送，也可以用于醫藥、飲料、食品、化工等行業的流體輸送。

　　卡壓式不銹鋼水管（管件）施工安裝方法：

　　一、切斷管子

　　量取需要的管子長度，使用專用切管工具切斷管子，為了避免管口留下的毛刺損壞管件的密封圈，請使用專用除毛刺器或銼刀將毛刺完全清除干凈。

　　二、插入管子

　　先將管子與管件承口對比，用記號筆畫線標記，然后將管子筆直地插入管件內。

　　三、卡壓

　　把卡壓工具鉗口的環狀凹部對準管件端部內裝有橡膠圈的環狀凸部進行卡壓。

　　四、確認卡壓尺寸

　　用六角量規確認尺寸是否正確，卡壓處完全插入六角量規即封壓正確，避免卡壓工具出現不良。

　　安裝注意事項：

　　1、在插入管件時要注意保護O型圈不被管子刺破，如不慎損壞O型圈，要更換此O型圈

　　2、管子要插入有效安裝

　　國家執行標準號：

　　《不銹鋼卡壓式管件》：GB/T19228.1-2003

　　《不銹鋼卡壓式管件連接用薄壁不銹鋼管》：GB/T19228.2-2003

　　《不銹鋼卡壓式管件用橡膠O形密封圈》：GB/T19228.3-2003

　　《建筑給水薄壁不銹鋼管道工程技術規程》施工規范CECS153-2003

　　《不銹鋼卡壓式管件》：GB/T19228.1-2011

　　《不銹鋼卡壓式管件連接用薄壁不銹鋼水管》：GB/T19228.2-2011

　　《不銹鋼卡壓式管件用橡膠O形密封圈》：GB/T19228.3-2012

　　以上標準等效采用了德國標準《DVGWW534：1995》日本國家標準《JWWA16:2001》

　　管件材質：（SUS304）（SUS316）（SUS316L）

　　工作壓力：≤1.6MPa

　　工作溫度：-20℃-130℃

　　連接方式：采用專用液壓工具進行卡壓式連接

　　發達國家歷經40余年率先規范的卡壓式管件在歐洲、亞洲、美洲等發達地區形成蓬勃發展之勢，成為給水、燃氣等薄壁不銹鋼連接管材的主流產品。

　　目前我國為不銹鋼水管的普及也已制定了一套完善的國標（GB/T19228薄壁不銹鋼卡壓式管件組件），為不銹鋼水管的發展和普及打好堅實的基礎。
